ガス発生装置

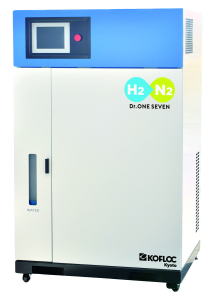

H2+N2ガス発生装置 Dr.ONE SEVEN
～フォーミングガスやサーチガスに～
 |
水と空気から水素+窒素を発生
Dr.ONE SEVENは、弊社の「窒素ガス発生装置」「水素ガス発生装置」「ガス混合装置」の技術を終結して開発した
H2+N2ガス発生装置です。水と空気を原料として、手軽に水素+窒素の混合ガスを発生させることが出来ます。
ボンベの管理が不要で、用途により水素比率の変更も可能な装置です。
用途使用例
 |
特徴
1.必要なものは、精製水と電気のみ！工場エアーも不要！
2.オンサイト式のため、ボンベの様な管理・交換が不要！
3.タッチパネルひとつでON/OFF、流量変更、水素比率変更が可能！
4.高圧ガス保安法対象外！

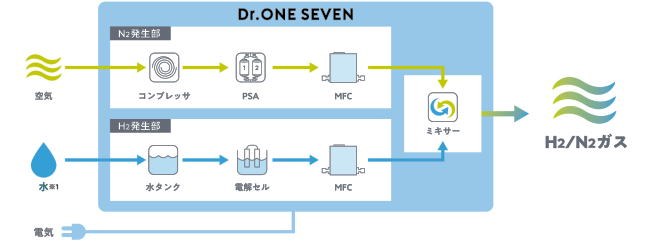

システムフロー
 |
| ※1 精製水（導電率1.0μS/cm以下）を使用してください。 |
仕様表
| 型式 | HN-3.7 |
| 混合ガス流量※2 | 2.6～50.0 SLM |
| ・水素ガス流量 | 0.1～2.0 SLM |
| ・窒素ガス流量 | 2.5～48.0 SLM |
| 水素比率※3 | 5.0％（最大） |
| 混合ガス吐出圧力 | 0.5MPa（G) |
| 周囲環境温度/湿度 | 5～35℃/10～80％RH |
| 騒音値※4 | 62ｄB（A) |
| 混合ガス出口 | Rc1/2（15A) |
| 水ドレイン口 | Rc1/4（8A) |
| 電源電圧 | 三相 AC190-210V |
| 消費電力 | 4.1ｋW |
| 使用精製水 | 導電率1.0μS/cm以下 |
| 装置寸法（WxＤxＨ） | 1020ｘ840ｘ1590ｍｍ（キャスター+60ｍｍ） |
| 重量 | 約570kg |
| ※2 | 本装置の窒素発生方式はPSA方式です。周囲気温湿度が高くなると窒素ガス発生量が低下し 混合ガス量も低下する恐れがあります。 |
| ※3 | 本製品に水素濃度系は搭載しておりません。体積流量比率でガスを混合します。必要時、 オプションで水素濃度計を付属する事が可能です。 |
| ※4 | 装置正面1.5M、高さ1Mのポイントで計測した実測値です。 |
| ※ | 製品改良の為、予告なく仕様を変更する場合があります。予めご了承ください。 |
| ※ | 海外向け仕様、表記にない特殊仕様等は、弊社担当までお気楽にお問い合わせ下さい。 |
