ガス発生装置

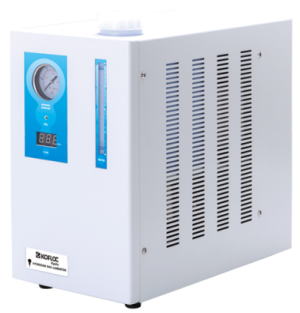

小型水素ガス発生装置


水の電気分解による水素ガス発生装置。
高圧ガス適用外、簡単な操作で安全・便利な水素ガス供給環境を実現。


用途に合わせて3タイプをご用意しています。

標準タイプ
(500ml/min,0.4MPa)
高圧タイプ
(500ml/min,0.9MPa)
大容量タイプ
(1000ml/min,0.4MPa)

必要な時に必要な量だけ水を電気分解し、純度99.999%の水素ガスを製造できます。ガスボンベを使う際の運搬、
交換、管理作業から解放されます。省スペースでの設置が可能です。しかもメンテナンスフリーですので
日常の煩わしいメンテナンスは不要です。

特徴


1. 法律対応不要
水と電気から、使いたい時に使いたい分だけ水素ガスを作ることができます。
装置の内部に水素を貯蔵しない構造です。

圧力容器や高圧ガスに該当しないため、法律対応や維持管理業務から解放され、安全で管理業務フリーの実験環境が構築されます。

2. 高純度/最適な発生量
パラジウム触媒による精製機能内蔵で、高純度な水素ガスが発生します。
また、0.4MPaの圧力と500ml/minの発生量は、分析機器、燃料電池、化学反応用の水素ガスとして最適です。
必須機能に絞り込んだコンパクトな筐体は設置場所を選びません。

3. 簡単操作/メンテナンスフリー

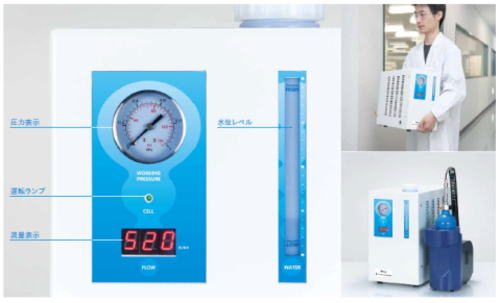

操作の起動と終了はスイッチ一つの簡単操作です。圧力と流量はリアルタイムに表示されます。
水タンクは4Lの大容量で、頻繁な水補給は必要ありません。水の残量はインジケーターにより一目で確認できます。また日常の煩わしいメンテナンスは不要です。

4. 安全設計
水位センサーにより、タンク内の水が無くなると装置が自動停止します。また、圧力センサーにより、圧力が
0.4MPaを超えると装置が自動停止します。さらに、装置転倒や水素漏れを検知して運転を停止するセンサーを
オプションで追加可能です。

機能紹介
パラジウム触媒による水素ガスの高純度化
パラジウムが有する水素分子の選択的な透過性を利用して水素を高純度化します。水素分子以外はパラジウム触媒を通過しないため、水素分子以外の不純物はここで除去されます。

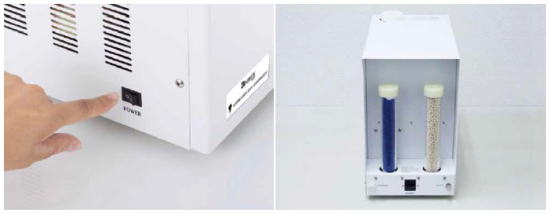

スイッチひとつで起動・終了。あらゆる装置へ供給可能
スイッチひとつですぐに高純度な水素が使用できます。水素出口は汎用性の高いステンレス製のネジで、あらゆる
装置、実験機器への接続・追加が簡単に行えます。



使用例
化学反応水素源、ガスクロマトグラフィーに最適です
水素ガス発生装置1台でGC複数台へのガス供給が可能です。軽量・コンパクトなのでドラフト内に持ち込めます。


仕様
3タイプございます。
標準機(500mL/min、0.4MPa)
品番 KOH2-500
水素ガス純度 99.999% ※1
発生量 500ml/min
発生圧力 0~0.4MPa
使用温度範囲 1~40℃
精製水 導電率1.0μS/cm以下を推奨
水タンク容量 4L
電源 AC100V、50-60Hz、200W
ガス出口形状 1/8インチ継手(SUS)
寸法 400(D)×220(W)×360(H)mm
重量 14kg
表示 圧力計、流量計、運転ランプ、水タンク水位
標準仕様での機種となります。毎分500mlの水素ガスを0.4MPaの圧力で発生させることが可能です。


高圧タイプ(500mL/min、0.9MPa)
品番 KOH2-500HP
水素ガス純度 99.999% ※1
発生量 500ml/min
発生圧力 0~0.9MPa
使用温度範囲 1~40℃
精製水 導電率1.0μS/cm以下を推奨
水タンク容量 14L
電源 AC100V、50-60Hz、200W
ガス出口形状 1/8インチ継手(SUS)
寸法 400(D)×220(W)×360(H)mm
重量 14kg
表示 圧力計、流量計、運転ランプ、水タンク水位
高圧タイプの機種となります。毎分500mlの水素ガスを0.9MPaの圧力で発生させることが可能です。
装置のサイズは標準タイプと同じです。もう少し発生圧力が欲しい方に推奨します。



大容量タイプ(1000mL/min、0.4MPa)

品番 KOH2-1000
水素ガス純度 99.999% ※1
発生量 1000ml/min
発生圧力 0~0.4MPa
使用温度範囲 1~40℃
精製水 導電率1.0μS/cm以下を推奨
水タンク容量 4L
電源 AC100V、50-60Hz、750W
ガス出口形状 1/8インチ継手(SUS)
寸法 480(D)×220(W)×360(H)mm
重量 18kg
表示 圧力計、流量計、運転ランプ、水タンク水位
大容量タイプの機種となります。毎分1000mlの水素ガスを0.4MPaの圧力で発生させることが可能です。
もっと発生量が欲しい方に推奨します。

※1 ガス精製フィルター増設により、高純度化が可能(>99.99999%)

※本製品は、分析機器や試験・研究用のガスを供給するものであり、食品添加や吸引など人体への使用を目的とした 製品ではありません。
